亚洲粗猛进内射,女女同性互慰文小说,翁公咬着小娇乳H边走边欢A

硅膠產品Product Series

當前位置：主頁 > 硅膠產品 > 模具硅膠 > 模具硅膠

產品類別：模具硅膠

產品名稱：水泥制品模具硅膠

產品詳情

水泥制品模具硅膠是一款針對水泥產品較重、容易損壞模具而研發出來的模具硅橡膠。適合水泥產品大批量生產復制，而且復制花紋精致，紋路復制清晰，解決了其它材質無法將水泥表面上的圖案設計復制出來的問題。

特點：
1.流動性好、易操作、脫模簡單；
2.做出來的硅膠模具不變形、耐高溫、不膨脹，使用壽命長久；
3.撕裂強度高、拉力好，翻模次數多；
4. 收縮率低（≤0.3%)，可室溫快速固化成型，性能可按客戶要求調整；
5.適合各種大中小、形狀復雜的產品復制及硅膠模具制作。
半透明硅膠

操作方法
水泥制品模具硅膠

1.準備工具：木板、尺子、刀、熱熔膠槍等；
2.把模種表面清理干凈，并均勻的涂上一層脫模劑（洗潔精），把模種固定在平整的木板或玻璃板上；
3.切割相應的木板，圍在模種四周（木板與模種間留有5mm左右的距離，并涂上脫模劑），用熱熔膠槍封住四邊的縫隙；
4.根據模種的大小、結構復雜程度及使用稱量硅膠進行配比，充分混合攪拌后往模種倒入一部分，然后一起抽真空；
5.抽完真空后，把剩余的硅膠全部倒進模種內；
6.待硅膠完全固化后（3-4小時），去除紙板，把硅膠模具拆下來，用剪刀修整四邊多余的硅膠；
7.進行脫模，取出模具，修整邊緣；
8.至此整套流程結束，24小時后即可投入生產，將硅膠模具保存在通風、陰涼、干燥的地方。
水泥制品模具硅膠應用

1.固化劑的添加量應視溫度而定，氣溫高則減少。固化劑若添加過量會影響模具質量，硅膠模具會變脆；固化劑添加少則會延長固化時間；
2.抽真空的時間不宜太久，正常情況下，不要超過十分鐘，抽真空時間太久，硅膠馬上固化，產生了交聯反映，使硅膠變成一塊一塊的，無法進行涂刷或灌注，這樣就浪費了硅膠；
3.硅膠模具制作完成后，保存在通風、陰涼、干燥的地方，24小時后在投入生產。
水泥模具硅膠制作

硬度范圍	0度-0度以下	5度	10度-20度	25度-35度	40度	45度-60度
用途建議	0度以下超軟，一般用途硅膠娃娃成人用品、性用品等。0度的稍微硬一些看客戶需求。	柔軟度一般，一般用于制作硅膠制品，也可以用于小而精細的翻糖模、皂模、移印膠頭等。	適用于各種灌模類產品，柔軟性好、抗撕拉性好、適用的產品有蠟燭手工皂、工藝品、糖果巧克力、異形石膏線等。	抗撕拉性最好、硬度偏高、不變形，適用于分片刷模，比如各種水泥制品、文化石砂巖浮雕產品、樹脂工藝品及輪胎模等。	很硬，類似運動鞋鞋底，適用于填充，電子灌封這方面，不建議開模。	硬度高于50度時硅膠會變脆，抗撕拉性能下降，沒有柔韌性，適合填充，不建議開模。

縮合型硅膠參數表
外觀	白色/半透明
硬度（邵氏A）	15±2	20±2	25±2	30±2	33±2	40±2
硫化劑添加（%）	2-3
動力粘（mPa.s）	1.3w±0.2w	1.7w±0.2w	2.5w±0.2w	2.7w±0.2w	2.5w±0.2w	1.5w±0.2w
拉伸強度（MPa）	2.5	2.8	3.4	4.0		3.5
撕裂強（KN/m）	16±2	19±2	24±2	25±2		21±2
伸長率（%）	380	530	410	420	450	180
密度（g/cm³）	1.08				1.09
操作時間（min)	30-50		30-40			30-50
硫化時間（h）	4-5		3-4			4-5
線收縮率（%）	0.3

水泥制品模具硅膠適用于大型石頭、石膏、水泥構件、文化石、背景墻、砂巖石雕等產品復制及其硅膠模具制作。可以完美的將產品細小紋路圖案給復制出來，適合水泥制品大批量生產復制，硅膠模具可重復使用，為客戶節約生產成本！

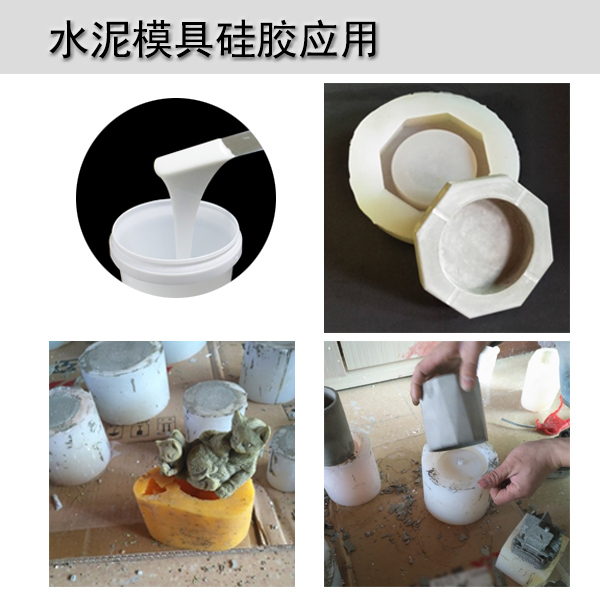

水泥模具硅膠應用

△硅膠產品一覽
模具硅膠產品食品級硅膠產品人體硅膠產品移印硅膠產品加成型硅膠產品縮合型硅膠產品電子灌封膠產品液槽膠產品手板模型設計專用硅膠產品注射成型硅膠產品發泡膠產品硅油產品硅膠模具成品油泥、縫合模塊

△硅膠產品案例
實拍硅膠產品案例

△硅膠產品資訊
宏圖硅膠廠家新聞硅膠行業新聞硅膠產品技術問答

相關產品

張先生
曹先生
網站
公眾號
